Комплектні трансформаторні підстанції КТПЗМ 25-1000/27,5/0,4 кВА для залізничних електричних мереж

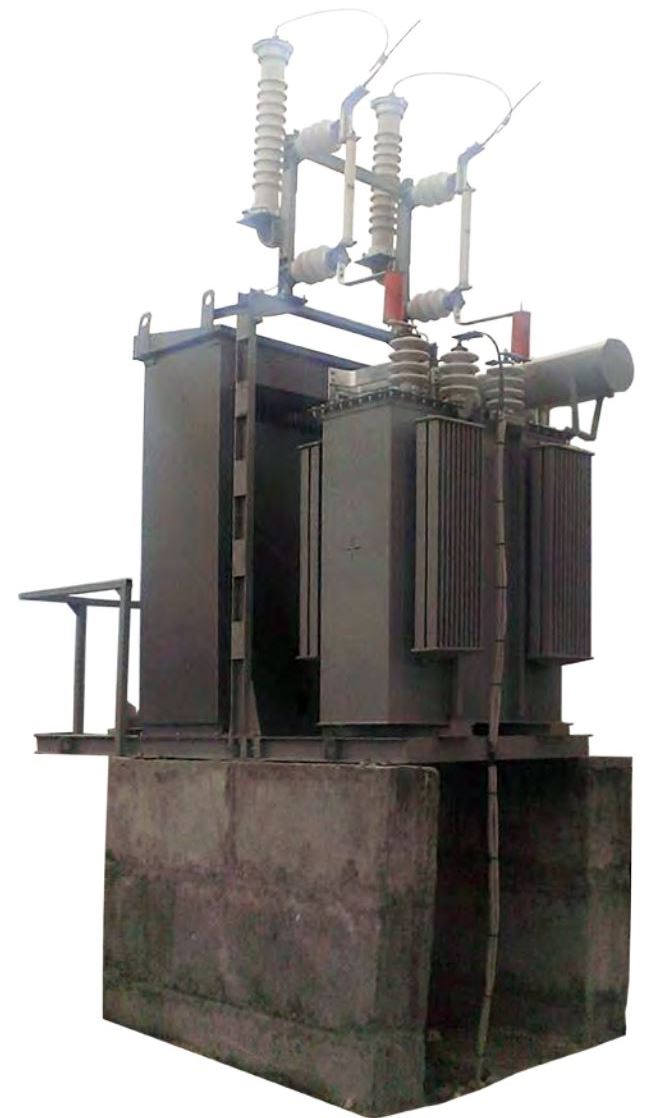

Підстанції трансформаторні комплектні типу КТПЗМ потужністю 25-1000 кВА для залізничних електричних мереж, являють собою одно трансформаторні підстанції зовнішнього встановлення, які живляться згідно схеми ДПР (два проводи – рейка), призначені для прийому електричної енергії напругою 27,5 кВ та частотою 50 Гц, з подальшим перетворенням її в електроенергію 0,4 кВ. Використовуються для електропостачання лінійних споживачів залізничних станцій, залізничних шляхів, роз’їздів, зупиночних пунктів, переїздів, лінійно-шляхових будинків в районах з помірним кліматом. КТПЗМ встановлюється біля залізничних шляхів та під’єднується до контактної мережі через роз’єднувач, який встановлюється на опорі. |
ОСНОВНІ ТЕХНІЧНІ ПАРАМЕТРИ КТПЗМ |
Позначення | Номінальний струм, А та кількість відходящих ліній |
Потужність, кВ*А |
КТПЗМ-25/27,5/0,4 |
31,5 - 3 шт. |
25 |
КТПЗМ-40/27,5/0,4 |
31,5 - 2 шт., 63 - 1 шт. |
40 |
КТПЗМ-63/27,5/0,4 |
63 - 2 шт., 80 - 1 шт. |
63 |
КТПЗМ-100/27,5/0,4 |
63 - 2 шт., 80 - 1 шт., 100 - 1шт. |
100 |
КТПЗМ-160/27,5/0,4 |
80 - 1 шт., 100 - 1 шт., 160 - 2 шт. |
160 |
КТПЗМ-250/27,5/0,4 |
100 - 2 шт., 200 - 2 шт. |
250 |
КТПЗМ-400/27,5/0,4 | 100 - 2 шт., 160 - 1 шт., 200 - 1 шт., 400 - 1 шт. | 400 |
КТПЗМ-630/27,5/0,4 |
100 - 2 шт., 160 - 2 шт., 200 - 1 шт., 400 - 1 шт. | 630 |
КТПЗМ-1000/27,5/0,4 | 100 - 3 шт., 250 - 3 шт., 400 - 2 шт. | 1000 |
